Изучение интерференции света с помощью бипризмы Френеля. ФПВ-05-2-3

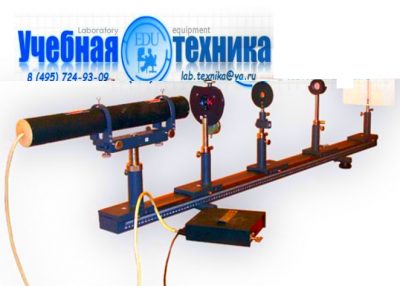

Установка для изучения явления интерференции с помощью бипризмы Френеля.Оптика, свет, интерференция, дифракция

Установка позволяет определить длину волны лазерного излучения интерференционным методом.

Состав установки:

Лазер с источником питания, бипризмы Френеля, линз, щели с изменяемой шириной, нейтрального светофильтра и экрана с миллиметровой шкалой в виде креста, устанавливаемых на оптическую скамью с помощью рейтера.

На поверхности скамьи нанесена миллиметровая шкала.
Бипризма Френеля представляет собой две призмы с малыми преломляющими углами, сложенные основаниями. Свет от щели преломляется и  в бипризме делится на два перекрывающихся пучка исходящих от мнимых изображений щели, являющихся когерентными источниками. Так же за бипризмой в области пересечения пучков наблюдается интерференционная картина в виде чередующихся светлых и темных полос.

ТЕХНИЧЕСКИЕ ДАННЫЕ УСТАНОВКИ:

Длина оптической скамьи, мм  1200
Высота оптической оси, над опорной плоскостью скамьи, мм 230
Цена деления линейки, мм 1
Ширина раскрытия щели, мм 0-4
Расстояние от плоскости щели до оси стойки, мм 9
Цена деления линеек скамьи и экранов, мм 1
Фокусное расстояние линзы (справ.) 35
Показателем преломления стела призмы 1,5183
Длина волны лазерного излучения, мкм 0,63
Питание осуществляется от сети переменного тока 220В 50Гц
Потребляемая мощность, ВА,  35
Габаритные размеры установки мм, 1300х300х400
Общая масса, кг, не более 17
