Установка для изучения электростатического поля методом моделирования. ФПЭ-31

Описание лабораторной установки ФПЭ-31электричество и магнетизм, физика, фпэ

Установка для изучения электростатического поля методом моделирования — предназначена для проведения лабораторных работ по курсу «Электричество и магнетизм».

Установка позволяет изучить метод моделирования электростатического поля, электростатические поля заряженных тел, характеристики электростатического поля.

Состав установки

Установка состоит из объекта исследования и источника питания.

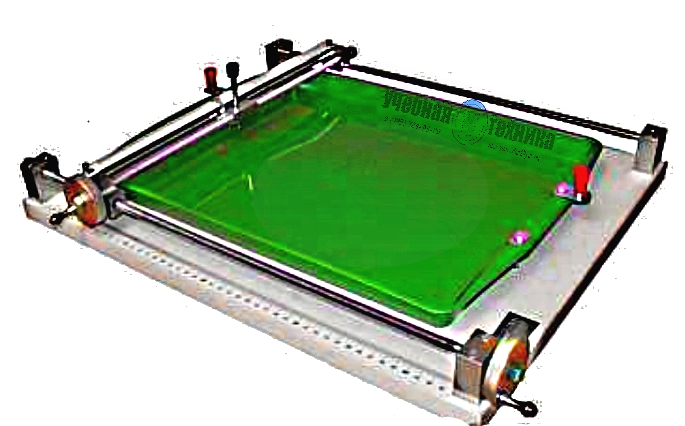

Объект исследования представляет собой поддон, на котором устанавливается ванна с закрепленными на ней электродами, и система перемещения зонда.

При помощи источника питания вырабатывается напряжение переменного тока частотой 50 Гц , которое прикладывается к электродам, возможно регулируемое напряжение для установки потенциала зонда.

Принцип установки состоит в исследовании электростатического поля методом электролитической ванны в которую погружаются электроды заполненную слабо проводящей жидкостью (обычная вода). Между электродами создается разность потенциалов и с помощью зонда компенсационным методом определяются потенциалы разных точек. Линии тока и распределение потенциала в слабо проводящей жидкости будут совпадать с силовыми линиями и распределением потенциала в статическом поле.

В качестве измерительных приборов могут быть использованы вольтметры переменного тока с соответствующим пределом измерения или осциллограф. Измерительные приборы поставляются по отдельному заказу.

Технические характеристики

Напряжение переменного тока выдаваемое источником питания, В, не менее 7
Тип электролита Водопроводная вода
Питание источника питания 220В 50Гц
Габаритные размеры, мм, источника питания 150х80х140
объекта исследования 470х570х120
Общая масса, кг, не более 7,5
