Установка лабораторная «Удельный заряд электрона». ФПК-15

УСТАНОВКА ЛАБОРАТОРНАЯ, ДЕМОНСТРАЦИОННАЯ

ДЛЯ ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО ЗАРЯДА ЭЛЕКТРОНА МЕТОДОМ МАГНЕТРОНА.

ФПК-15

 Цена: 70 000 рублей.

Предназначается для проведения лабораторных работ по курсу «Физика» в высших и средних специальных учебных заведениях.

 Установка позволяет определить удельный заряд (отношения заряда к массе) электрона методом магнетрона.

При проведении лабораторных работ установка может использоваться самостоятельно или в составе лаборатории Квантовая физика.

Установка представляет собой конструктивно законченное изделие, предназначенное для размещения на лабораторном столе.

На передней панели расположены: цифровое табло ТОК СОЛЕНОИДА, ручка регулировки тока и выключатель соленоида.

Ниже расположено цифровое табло, регулятор тока и выключатель накала.

С помощью цифрового табло измеряется напряжение и ток анода, которые регулируются потенциометром.

В правом нижнем углу расположен выключатель сети.

На верхней крышке корпуса укреплен узел соленоида с лампой 3Ц18П, расположенной внутри.

Принцип работы установки заключается в снятии семейства характеристик зависимости анодного тока от величины тока соленоида при различных напряжениях на аноде.

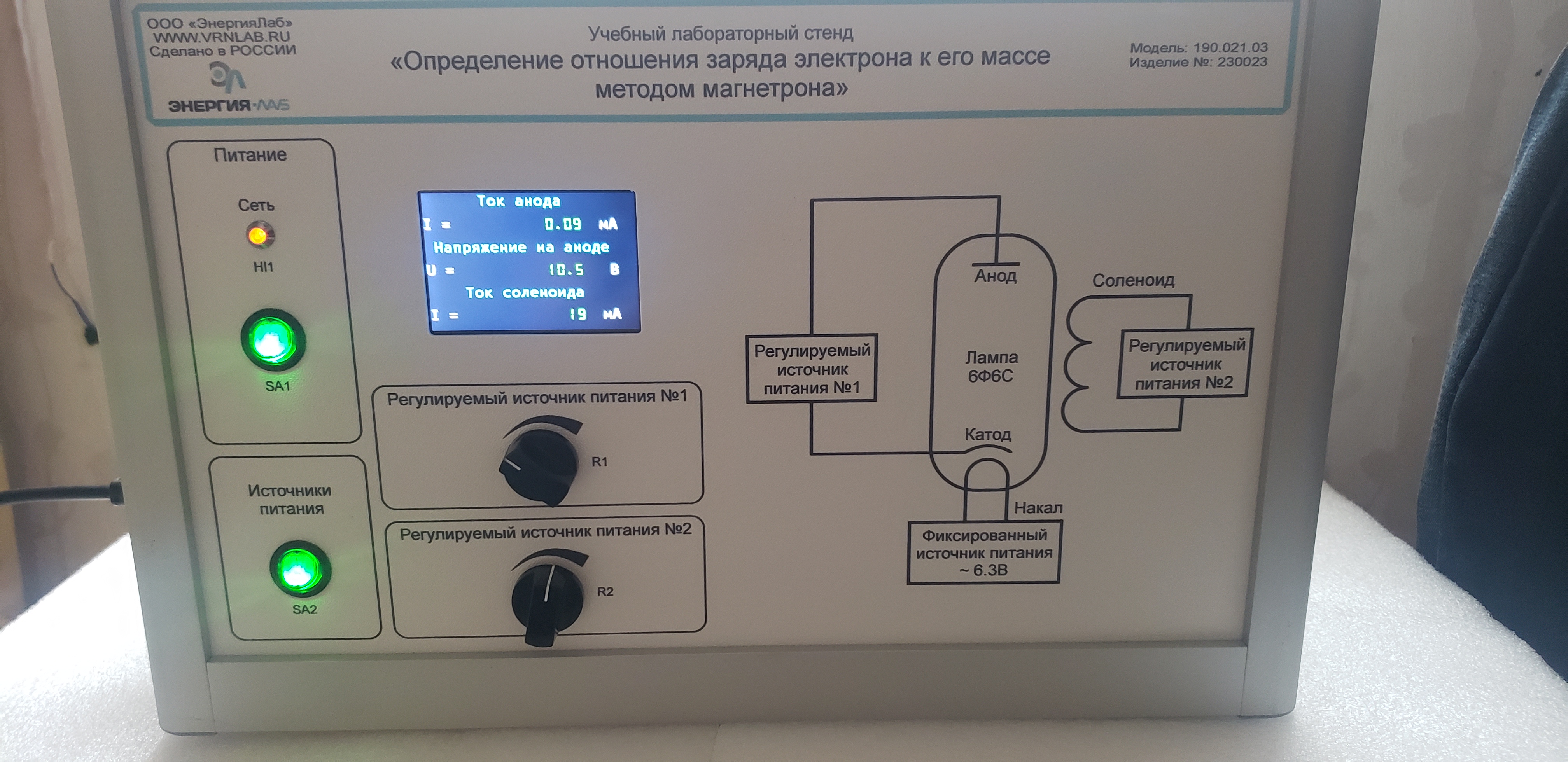

Внешний вид установки показаны на рисунке.

На задней панели установки размещены клемма заземления, держатели предохранителей, сетевой шнур с вилкой.

Установка с помощью сетевого шнура подключается к сети 220 В, 50 Гц.
