ЭЛЕКТРИЧЕСТВО  И МАГНЕТИЗМ

ФЭ
ФЭ, ФЭ-3, электростатика, электричество, физика


учебного оборудования

Технические характеристики установок

Фотографии лабораторных установок по физике.

Установка лабораторная. «Электрическая работа и мощность» ФЭ-01

Назначение: установка предназначена для изучения работы и мощности электрического тока на примере нагревательного прибора.Состав: установка состоит из источника напряжения, приборов для измерения электрической мощности, электронного секундомера, термометра и прибора для нагрева воды.
Установка лабораторная. «Визуализация эквипотенциальных поверхностей» ФЭ -02 ВИЗУАЛИЗАЦИЯ ЭКВИПОТЕНЦИАЛЬНЫХ ПОВЕРХНОСТЕЙ.

  Цена: 70 000 рублей.

Назначение:

      Установка предназначена для изучения распределения электрических полей между электродами различной конфигурации методом эквипотенциальных поверхностей.

Состав:

Состав: в состав установки должны входить электролитическая ванна, набор электродов различной формы и двухкоординатное устройство обнаружения силовых эквипотенциальных линий поля.

1-электролитическая ванна,

2 — набор электродов различной формы и двухкоординатное устройство обнаружения силовых экви потенциальных линий поля.

Технические характеристики:

  • Размеры ванны, мм,±5 мм: 315х220х60;
  • Напряжение питания электродов, 8В, 50 Гц;
  • Интервал установки потенциала относительно подвижного зонда , %, 10;
  • Электроды: материал – нержавеющая сталь;
  • Поиск линий равного потенциала производится с помощью перемещаемого зонда 4 и нуль-индикатора 5;
 визуализация эквипотенциальных, физика, учебнаятехника

ОСНОВНЫЕ ЭКСПЕРИМЕНТЫ ПО ЭЛЕКТРОСТАТИКЕ ФЭ-03

Назначение: установка предназначена для определения силы, действующей на проводник с током, находящийся в магнитном поле (силу Ампера).Состав: установка включает в себя рамку с током, источник питания, источник однородного магнитного поля и электроизмерительные приборы.

Набор представленных узлов позволяет проводить следующие эксперименты со статическим электричеством:

  • Экспериментально определить величину электрического заряда;
  • Измерить зависимость силы взаимодействия зарядов от расстояния между ними;
  • Измерить зависимость силы взаимодействия зарядов от их величины и знака.
 фэ-03, учебная техника, учебное оборудование
Установка лабораторная. «Основные эксперименты по определению силы Ампера» ФЭ-04 Назначение: установка предназначена для определения силы, действующей на проводник с током, находящийся в магнитном поле (силу Ампера).Состав: установка включает в себя рамку с током, источник питания, источник однородного магнитного поля и электроизмерительные приборы.  фэ-04, физика, лабораторный стенд
Установка лабораторная. «Измерение индукции магнитного поля» ФЭ-05 Назначение: установка предназначена для измерения индукции магнитного поля внутри катушки индуктивности вдоль её оси.Состав: установка включает в свой состав катушку индуктивности с неравномерной плотностью намотки, аксиальный датчик магнитного поля, источник питания для сильноточных цепей, прибор для измерения индукции магнитного поля.  измерение индукцииИЗМЕРЕНИЕ ИНДУКЦИИ МАГНИТНОГО ПОЛЯ ФЭ-5
ЛАБОРАТОРНАЯ УСТАНОВКА ИЗУЧЕНИЕ ТЕРМОРЕЗИСТОРА.

ОПРЕДЕЛЕНИЕ ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА СОПРОТИВЛЕНИЯ

ФЭл — 06
 Установка учебная лабораторная ФЭЛ-6 предназначена для ознакомления с основными характеристиками терморезистора и проведения экспериментальных исследований зависимости сопротивления образцов терморезисторов от температуры.
Установка лабораторная. «Определение индуктивного сопротивления катушки» ФЭ-07(Доп. оборудование двухканальный осциллограф) Назначение: установка предназначена для изучения индуктивного сопротивления катушки в цепи переменного тока.Состав: установка включает в свой состав панель с набором катушек индуктивностей и резисторов, функциональный генератор напряжений и двухканальный осциллограф. электричество и магнетизм, ФЭ, ФЭ-07
Установка лабораторная. «Цепь с емкостью» ФЭ-08(Импеданс) Назначение: установка предназначена для изучения процесса заряда и разряда конденсатора в цепи постоянного токаСостав: установка включает в свой состав панель с набором конденсаторов и резисторов, функциональный генератор напряжения и двухканальный осциллограф.  ИМПЕДАНС
Установка лабораторная. «Импеданс»ФЭ -10 Назначение: установка предназначена для измерения импеданса электрических цепей, содержащих R, L, C элементы.Состав: установка состоит из коммутируемой панели с набором катушек индуктивности, конденсаторов и резисторов, функционального генератора напряжений и двухканального осциллографа. Доп оборудование двухканальный осциллограф
Установка лабораторная. «Индукция в движущейся проводящей рамке» ФЭ-11 Назначение: установка предназначена для изучения возникновения электрического тока в рамке движущейся в магнитном поле.Состав: установка включает в себя устройство однородного магнитного поля, проводящую рамку с устройством перемещения её в магнитном поле, источник постоянного напряжения, аналоговый измерительный прибор

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Размеры рамки (по средней линии), мм, 110 х 180 (±5)
Количество витков 1600 + 800,
Длина хода рамки, мм 138 ±2
Размеры поля магнитов, мм 112 х 180
Потребляемая мощность, Вт, не более 30;
Питание: сеть переменного тока 220 В 50 Гц.
Габаритные размеры, мм, не более:
Объекта исследования 450х2600 х 130
блока управления 180 х 180 х 80 ;
Общая масса, кг., не более 6

 фэ, электричество и магнетизм, физика

УСТАНОВКА ЛАБОРАТОРНАЯ «ЭЛЕКТРИЧЕСКАЯ РАБОТА И МОЩНОСТЬ» ФЭ-09



Принцип работы:

     Принцип работы установки заключается в преобразовании электрической мощности в тепловую и определении коэффициента полезного действия нагревательного устройства путем сравнения затраченной энергии электрического тока с полученным количеством тепла.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Максимальное напряжение источника питания, В 12

Максимальный ток источника питания, А 3

Сопротивление спирали нагревателя при 20 град. Цельсия, Ом 4± 0,2

Максимальное значение времени измерения секундомером, сек 9999

Максимально допустимая температура нагрева воды, 0С 70

Потребляемая мощность, Вт,  60

Питание: сеть переменного тока 220 В 50 Гц.

Габаритные размеры, мм:

блок питания, мм. 350 х300 х 100

секундомера, мм. 205х180х100

Общая масса, кг., 5

 учебные установки, учебное оборудование, фэ, фэ-09
Установка лабораторная «Источники тока и напряжения» ФЭ-13  Назначение: установка предназначена для изучения работы и измерения параметров источников напряжения и тока.Состав: установка включает в свой состав комплект химических источников тока (батареек), мультиметр и реостат.  электричество и магнетизм, фэ, тока и напряжения
Установка лабораторная «Снятие вольтамперных характеристик светодиодов» ФЭ-14 Назначение: установка предназначена для измерния характеристик различних светодиодов.Состав: установка включает в свой состав коммутируемую панель с набором светодиодов и резисторов, мультиметров для изерения напряжений и токов, источника напряжения 0-12В, 3 А.  электричество и магнетизм ФЭ, установки лабораторные

Установка лабораторная. «Поверхностное натяжение»



Назначение: Установка предназначена для измерения силы поверхностного натяжения жидкости методом отрыва кольца.

В состав установки должны входить:

— лабораторный штатив.

— динамометр 0,1 Н.

— кольцо нам подвесе

— Емкость с исследуемой жидкостью.

Установка лабораторная, поверхностное натяжение

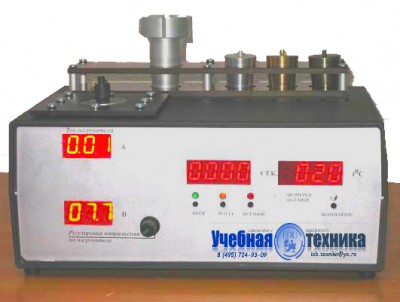

Установка лабораторная. «Теплоемкость»



Назначение: Установка предназначена для определения теплоемкостей твердых тел, изготовленных из различных материалов.

В состав установки должны входить:

1 -термостат для нагревания тел.

2- приборы для измерения мощности для нагрева.

3- набор исследуемых тел.

4- электронный секундомер.

5 – табло термометра

Основные технические характеристики:

— Максимально допустимая температура в печи для нагрева, 0С 50

-Максимальное время нагрева,сек., до 9999

-Количество образцов 3 Материал образцов: сталь, латунь, алюминий

 Установка лабораторная, теплоемкость

Установка лабораторная. «Газовые законы»



Назначение: установка предназначена для определения зависимости температуры газа от давления при постоянном объёме (закон Шарля).
Состав:

в состав установки должны входить:
1- герметичный объём для нагнетания газа,
2- компрессор для нагнетания газа.
3- манометр.
4- электронный цифровой термометр с малоинерционным датчиком температуры.
— термометр для измерения температуры окружающего воздуха.
Основные технические характеристики:
— объём сосуда для исследования, л ,  0.3.
— максимальное избыточное давление, создаваемое компрессором, мм. рт. ст..  120

Установка имеет моноблочную конструкцию с размещенными внутри компрессором и ресивером для нагнетания воздуха. На передней панели

 Установка лабораторная, газовые законы

                       Установка лабораторная «Исследование затухающих колебаний в колебательном контуре»
