Амперметр (ампервольтметр) постоянного тока демонстрационный учебный, в дальнейшем прибор, предназначен для измерения напряжения постоянного тока при изучении ряда разделов физики, химии и т.д. в школах, колледжах, ВУЗах, университетах. Прибор является демонстрационным, что позволяет использовать его для демонстрации измерений широкому кругу обучающихся.

Характеристики изделия

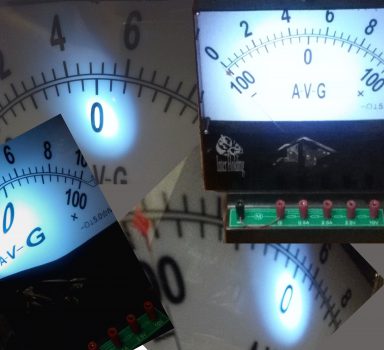

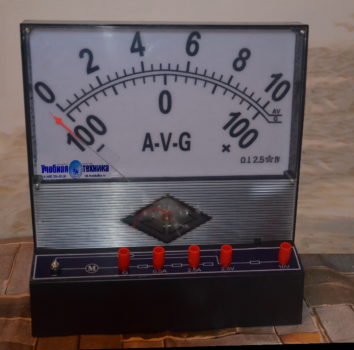

Демонстрационный электрический счетчик предназначен для измерения величин постоянного тока (напряжения и сопротивления) при постановке демонстрационных опытов. Представляет собой прибор магнитоэлектрической системы, содержащий 2 шкалы с двойной оцифровкой.

Обе шкалы прибора нанесены на основание на передней и задней . По одной оцифровке шкалы, расположенной на лицевой стороне, нулевая отметка расположена справа, а отметка «~» (бесконечность) слева.

Шкала резко неравномерна и сильно сжата в левой части. Эта шкала показывает сопротивление в цепи.

По другой оцифровке – нулевая отметка расположена посередине. Диапазон шкалы от -100 до +100.

Эта шкала используется при работе в режиме гальванометра.

На оборотной стороне прибора находится шкала с двойной оцифровкой для измерения напряжения в цепи.

Верхний предел шкалы составляет от 0 до 10В, нижний предел – от 0 до 5В. Механизм прибора находится в пластмассовый корпус.

На лицевой стороне прибора с левой стороны имеется четыре комбинированных гнезда – клеммы, для подключения прибора в сеть.

С задней стороны расположен переключатель, с помощью которого прибор переключается в режим гальванометра, ампервольтметра и регулятор сопротивления.

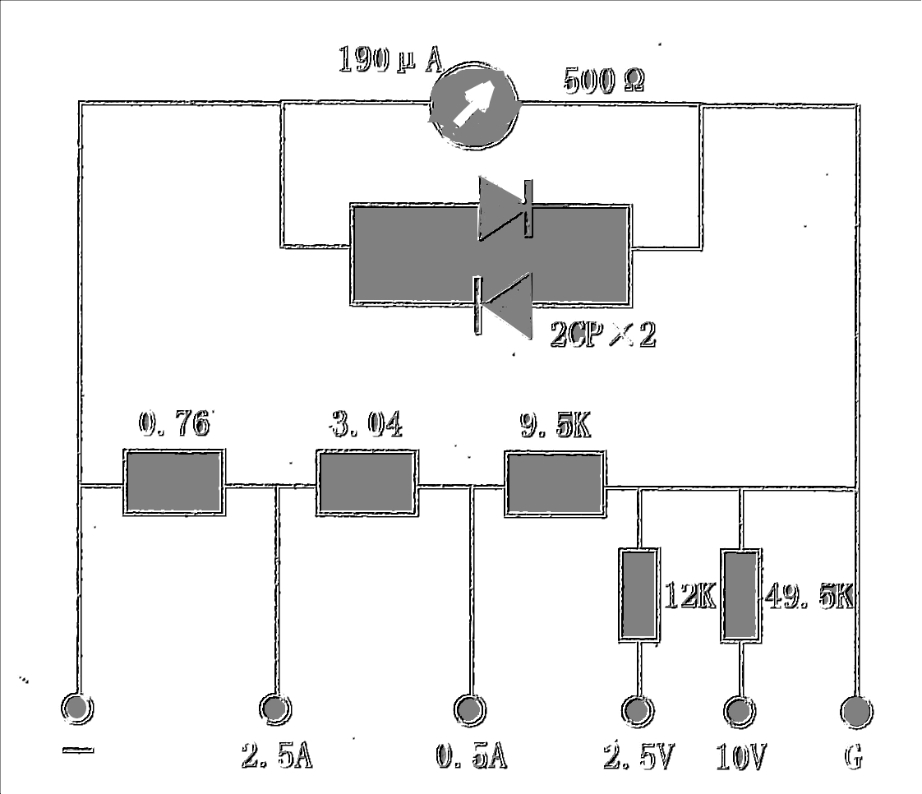

Схема
