машина электрофорнаяНазначение

Машина электорофорная предназначена для получения больших зарядов и высоких разностей потенциалов при постановке демонстрационных опытов по электростатике.

Технические характеристики, комплектность и устройство

Габаритные размеры в упаковке (дл.*шир.*выс.), см……………31*21*36
Вес, кг  2,1
В комплект входят:

  • машина электрофорная — 1 шт.,
  • ручка приводная — 1 шт.,
  • руководство по эксплуатации — 1 шт.

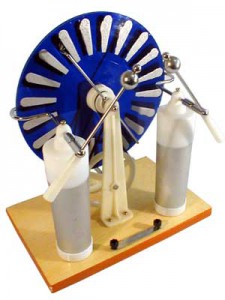

Прибор представляет собой два вращающихся в противоположные стороны пластмассовых диска на стойках и две лейденские банки. Внешние обкладки банок соединяются между собой подвижной пластиной, расположенной между двумя зажимами, а внутренние соединены с отдельными кондукторами. За изолирующие ручки кондукторы можно поворачивать и изменять расстояние между ними. С внешней стороны на диски нанесены алюминиевые секторы, с которыми соприкасаются щетки, укрепленные в щеткодержателях.
Диски охвачены двумя металлическими гребешками, присоединенными к лейденским банкам и к двум разрядникам. Диски приводят в движение (вращают) при помощи прямой и перекрестной ременных передач.
Все части машины смонтированы на пластмассовых стойках, которые вместе с лейденскими банками укреплены на общей деревянной подставке.
Для нормальной работы прибора необходимо следить, чтобы один из щеткодержателей был установлен к горизонтальному диаметру диска под углом приблизительно 45 °, второй — под прямым углом к первому.

Условия хранения

Прибор следует хранить в сухом отапливаемом помещении.
