Определение фокусного расстояния и положения главных точек сложного объектива. ФПВ-05-1-7

Определение фокусного расстояния и положения главных точек сложного объектива.

Описание
Установка предназначена для изучения методов определения фокусного расстояния и главных точек сложной оптической системы.

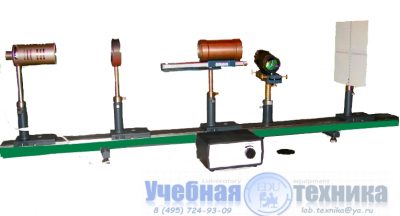

Установка состоит из осветителя (белого света) с регулируемым источником питания, сетки, собирательной линзы, модели объектива, зрительной трубы и экрана с миллиметровой шкалой в виде креста, устанавливаемых в рейтерах на оптической скамье.

На поверхности скамьи нанесена миллиметровая шкала.

Предметом для построения изображения является сетка, которая встроенна в осветитель.

Модель объектива предназначена для моделирования телеобъектива и представляет собой направляющую с закрепленной оптической системой линз, которая имеет возможносить перемещаться при помощи винта. Направляющая закреплена на кронштейне и может поворачиваться на небольшой угол. На задней и передней сторонах направляющей, нанесена шкала предназначенная для отсчета расстояния от линзы до оси поворота.

Сложная оптическая линзово-призменная система зрительной трубы состоит из четырнадцати элементов. Оптические элементы имеют специальное многослойное просветление. С помощью выше перечисленного обеспечивается изображение высокого качества в центре и по всему полю.
Труба применяется при построении и юстировке оптических систем.

Технические характеристики:

Длина оптической скамьи, мм  1400
Высота оптической оси, над опорной плоскостью скамьи, мм 230
Цена деления линейки скамьи, мм 1
Цена деления шкалы сетки , мм 0,2
Расстояние между передней и зад­ней линзами объектива, мм 104
Угол поворота кронштейна с линзами град., не менее 5
Питание осуществляется от сети переменного тока 220В 50Гц
Потребляемая мощность, ВА, не более 35
Габаритные размеры установки мм, не более 1500х500х500
Общая масса, кг, не более 15
