Установка для изучения фотоэффекта

Изучение фотоэффекта и определения постоянной Планка.

Цена 40 000 рублей.

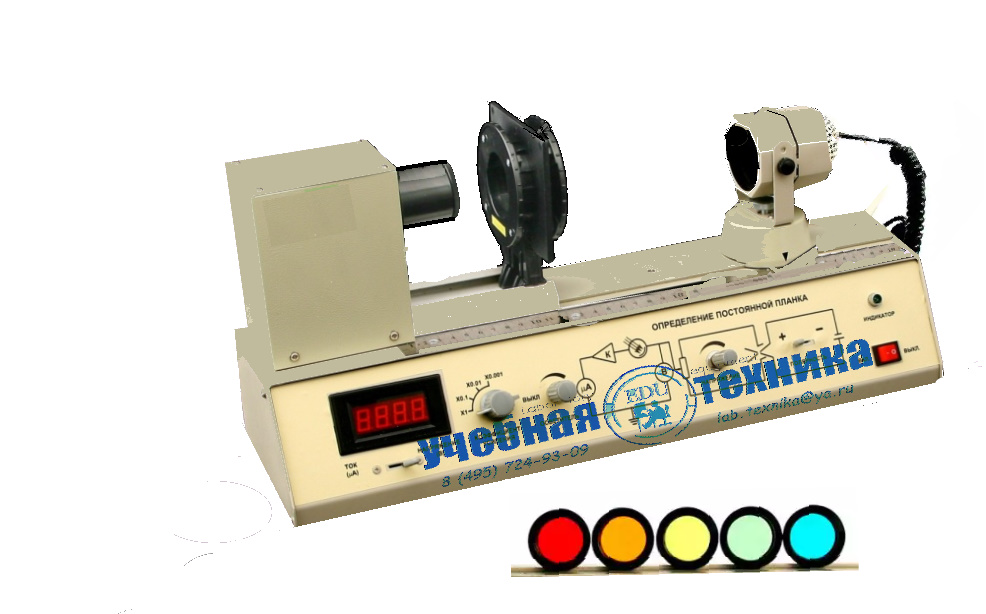

Состав установки:постоянная планка

  1. Металлического корпуса;
  2. Объектив  фотоэлемента и осветитель;
  3. Лампа осветителя с зажимным винтом;
  4. Комплект из 5 светофильтров;
  5. Фотоприёмник;
  6. Стойка с вращающимися поляроидами.



Внутри корпуса расположен вакуумный фотоэлемент, блоки питания установки, а также встроенный датчик тока и напряжения, который служит для измерения фототока и катод-анодного напряжения фотоэлемента.

Порядок выполнения работы:

1. Включите питание установки, дайте ей прогреться в течение 5 минут, передвиньте источник света на отметку 25см.

2. Установите максимальную интенсивность света, полярность напряжения переключите на «-». Режим отображения цифрового дисплея переключите в положение «Ток». Переключатель «Коэффициент усиления» установите в положение «х0.001».

3. Установите красный светофильтр. Изменяя напряжение, добейтесь падения фототока до нуля и зафиксируйте значение запирающего напряжения Uз.

4. Повторите измерения для остальных светофильтров.

5. Получив значение запирающего напряжения для различных длин волн, определите частоту падающего светаn: n = с/λ.

6. Построите зависимость Uз(n).

7. Из уравнения Эйнштейна, записанного в виде Uз=(h/e) n- (1/e)A следует, что тангенс угла наклона построенного графика соответствует величине h/e.

8. Умножив величину тангенса наклона на e, определите значение постоянной Планка.

9. Рассчитайте значение постоянной Планка по формуле (7), используя полученные ранее значения запирающих напряжений для различных длин волн. Сравните полученный результат с результатом

10. Передвиньте источник света на отметку 35 см.

11. Установите красный светофильтр (635 нм) перед фотоприемником, установите минимальную интенсивность света, полярность напряжения переключите на «+», переключатель «Коэффициент усиления» может находиться в положении «х1» или «х0.1».

12. Постепенно увеличивая напряжение, пронаблюдайте изменение фототока. Для регистрации тока и напряжения используйте переключатель режимов цифрового дисплея.

13. Постройте на миллиметровой бумаге вольтамперную характеристику фотоэлемента.

14. Изменяя расстояние между источником света и фотоэлементом, т е изменяя интенсивность светового потока, проверьте справедливость 1-го закона А.Г.Столетова.

15. Закрывая отверстие фотоприемника рукой, пронаблюдайте падение фототока.



Гарантийный срок:

Гарантия изготовителя: 1 год.
