Определение коэффициента теплопроводности воздуха

В наличии

УСТАНОВКА, ЛАБОРАТОРНАЯ, КОЭФФИЦИЕНТ, ТЕПЛОПРОВОДНОСТИ ВОЗДУХА,ФПТ1-3 Установка ФПТ1-3 применяться для проведения лабораторных работ

по курсу «Физика» раздел «Молекулярная физика и термодинамика» в высших учебных заведениях.
Установка ФПТ1-3 предназначена для эксплуатации при температуре окружающего воздуха от +100С до +350С и относительной влажности не более 80%.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Материал нити: вольфрам
  • Сопротивление вольфрамовой нити при 20 град. Цельсия, Ом 24±1
  • Диаметр вольфрамовой нити, мм 0,1
  • Диаметры медной трубки , мм

              — внутренний 12

              — наружный 15

  • Сопротивление эталонного резистора, Ом 1;
  • Диапазон регулировки тока через нить, мА 0,1 — 200;
  • Погрешность определения времени секундомером, %, не более 5;
  • Питание установки: сеть 220 В ±10% 50 Гц;
  • Потребляемая мощность, Вт не более 30;
  • Габаритные размеры, мм, не более: 310х250х300;
  • Масса установки, кг не более 6.

УСТАНОВКА, ЛАБОРАТОРНАЯ, СТЕНД, ОПРЕДЕЛЕНИЯ, КОЭФФИЦИЕНТА ТЕПЛОПРОВОДНОСТИ ВОЗДУХА, ФПТ1-3

КОМПЛЕКТНОСТЬ

  • Установка ФПТ1-3 — 1 шт.
  • Кабель — 1 шт.
  • Паспорт — 1 шт.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

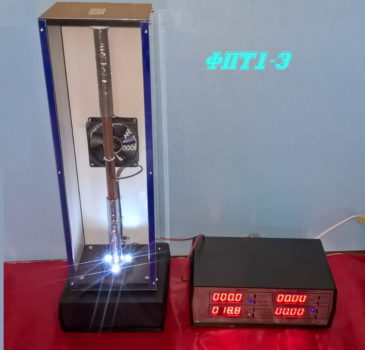

Установка «Определение коэффициента теплопроводности воздуха» представляет собой настольную конструкцию, которая включает: стойку с рабочим элементом 1 и блок с источниками питания 2. Внешний вид установки показан на рис. 1.

Рабочий элемент установки представляет собой тонкостенную медную трубку 3, заполненную воздухом, вдоль оси которой натянута вольфрамовая нить.

Температура трубки в ходе эксперимента поддерживается постоянной, благодаря циркуляции воздуха между трубкой и кожухом стойки 1.

Температура воздуха вокруг трубки измеряется датчиком температуры 10 и регистрируется цифровым термометром 5.

Для измерения температуры вольфрамовой нити косвенным методом используется цифровой милливольтметр 4.

В нижней части стойки находится переключатель режима измерений 6.

Для ускоренного охлаждения установки после окончания лабораторной работы имеется вентилятор 7.

Блок 2 содержит источники питания для измерительных приборов и регулируемый стабилизатор тока, протекающего через вольфрамовую нить.

На передней панели блока расположена ручка регулятора тока 8, На задней панели блока расположены: переключатель режима работы вентилятора 7, предохранители, выключатель сети, и клемма заземления установки.

Для соединения блока со стойкой служит кабель с разъёмами на концах.
