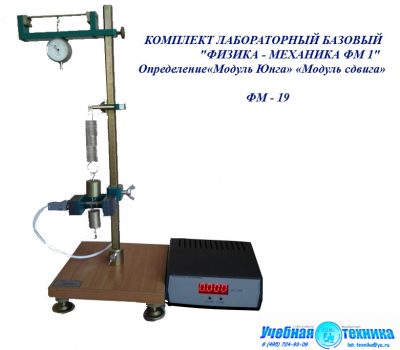

Установка лабораторная «Модуль Юнга и модуль сдвига». (ФМ- 19)

предназначена для проведения лабораторных работ по курсу «Физика», раздел «Механика», в высших учебных заведениях. Установка также может быть использована в колледжах, лицеях, техникумах.

Установка обеспечивает возможность определения модуля Юнга и модуля сдвига различными методами, ознакомления с основными методами физических измерений, оценки достоверности полученных результатов.

Установка помогает обучаемым глубже понять основные физические закономерности и приобрести элементарные навыки проведения экспериментов.

Установка эксплуатируется в помещении при температуре от + 10 С до + 35 С, относительной влажности воздуха до 80 % при 25 С.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЗДЕЛИЯ

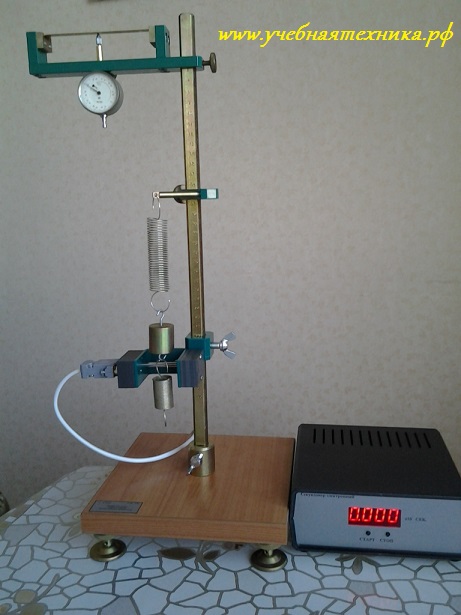

Установка включает в свой состав:

основание, вертикальную стойку, 2-ва кронштейна, кронштейн для установки фотодатчика, фотодатчик, наборный груз, устройство нагружения образца, часовой индикатор, две призматические опоры для установки исследуемого образца (пластины), набор образцов (пластин), узел крепления вертикально подвешиваемых сменных пружин, набор цилиндрических винтовых пружин растяжения.

Основание снабжено тремя регулируемыми опорами и резьбовым отверстием для фиксации вертикальной стойки.

Вертикальная стойка выполнена из металлической трубы.

Кронштейны имеют зажимы для крепления на вертикальной стойке и элементы фиксации фотодатчика.

Фотодатчик предназначен для подсчета периодов колебаний груза на пружине.

Устройство нагружения образца представляет собой скобу с призматической опорой и узлом подвески наборного груза.

Установка работает от блока электронного ФМ 1/1, который в комплект поставки входит.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество исследуемых образцов (пластин), шт. 2

Размеры исследуемых образцов, мм:

толщина 0,8  0,08

ширина 12  0,5

длина 120_-0,2

Материал исследуемых образцов: сталь пружинная, бронза

Максимальная величина прогиба, мм, не более 5

Количество исследуемых образцов (пружин), шт. 2

Параметры исследуемых пружин:

диаметр проволоки, мм 0,8_-0,08; 1_-0,1

диаметр пружин, мм 20_-0,5

число витков пружин 28

Количество наборных грузов, шт. 1

Масса наборного груза, г 150  1

Масса основного груза, г 50  0,5

Масса разновесов, г 10  0,1

20  0,2
