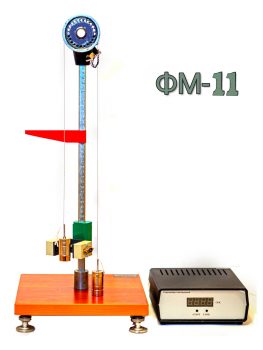

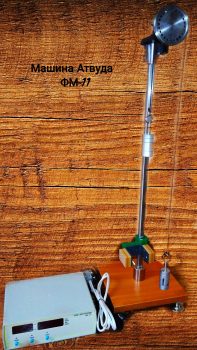

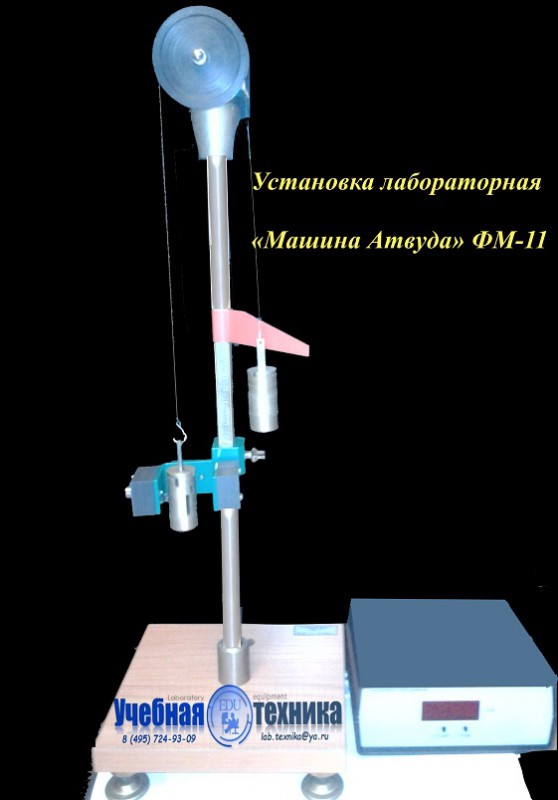

Установка лабораторная «Машина Атвуда». ФМ-11.

Машина Атвудафм, fm, Атвуда -предназначена для исследования равноускоренного прямолинейного движения тел.

С помощью данной лабораторной установки можно проводить  следующие эксперименты:

  • Определение ускорения свободного падения;
  • Исследование прямолинейного движения тел в поле сил;
  • Определение теоретического значения ускорения движения груза;
  • Определение экспериментального значения ускорения движения груза;
  • Определение относительной погрешности полученных значений;

Состав установки:

На основание  установки закреплена стойка с миллиметровой шкалой.

Сверху установки установлен блок, через который переброшена нить с креплениями для  подвешивания наборных грузов.

Блок представляет собой электромагнит, с помощью которого  через электронный блок фм 1/1 фиксируется блок.

Снизу крепится кронштейн с фотодатчиком.

Все электропитание подается через электронный блок ФМ1/1 на электромагнит, фотодатчик и так же через ФМ1/1 производится отсчет времени

Блок электронный (включен в комплект установки).
Блок электронный ФМ1/1 (секундамер)  предназначен для проведения лабораторных работ по физике в школах и в высших учебных учреждениях

по дисциплине «Физические основы механики».

Технические данные электронного блока ФМ1/1

Отображение измеряемых величин на 3-х и 4-х разрядных индикаторах;
Режим измерения: в цикле или однократно;
Обеспечение проведения опытов по механике на 9 лабораторных установках,

так же с помощью ФМ 1/1  можно следить за управлением гироскопом с измерением скорости вращения маховика гироскопа и скорости прецессии;fm11-i
Напряжение питания — 220В%,  50Гц;
Потребляемая мощность — 30 Вт.

Данные для измерения:

  • период – 0.001 мс… 9999 с;
  • частота – 1 Гц… 999,9 кГц;
  • длительность импульсов – 1 мкс…9999 мкс;
  • количество импульсов – 0… 9999;
  • количество импульсов в секунду – 0…9999;
  • текущее время – 1с…9999 с или 0,01 с…99,99 с;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФМ-11:
Основные технические данные

  • Общая масса наборного груза, г 150±5%;
  • Масса основного груза, г 50±5%;
  • Количество х Масса разновесов, г 1×10±5%;
  • Количество х Масса разновесов, г 2×20±5%;
  • Количество х Масса разновесов, г 1×50±5%;
  • Диаметр шкива, мм: 75±0,5;
  • Максимальный вес наборного груза, мм, не менее: 150;
  • Деление шкалы, мм 1±0,1;
  • Замер интервалов времени осуществляется в диапазоне, с 0,001 до 9,999;
  • Питание установки осуществляется от сети переменного тока 220В, 50Гц;
  • Потребляемая мощность, ВА, 50;
  • Габариты в сборе длина, мм: 250, ширина, мм: 210, высота, мм: 570;
  • Вес, кг: 5;

Так же в типовой комплект учебного оборудования для лаборатории «Физические основы механики» ФМ
входят следующие лабораторные установки:

  •  Маятник Максвелла ФМ-12
  • Маятник универсальный ФМ-13
  • Маятник Обербека ФМ-14
  • Унифилярный подвес ФМ-15
  • Маятник наклонный ФМ-16
  • Соударение шаров ФМ-17
  • Гироскоп ФМ-18
  • Модуль Юнга и модуль сдвига ФМ-19
  • Определение модуля сдвига и момента инерции крутильного маятника ФМ-21
  • Определение момента инерции тела динамическим способом ФМ-22
